今期《電力快訊》繼續向大家報道本港於固定電力線路採用新的電線顏色代碼的最新情況,包括推行時間表、電線供應的研究、技術支援、訓練、宣傳等各方面的發展,並隨本訊附上一份「安裝指引」 ,供電業界人士參考。今期《電力快訊》也握要地介紹了選擇適當大小的電纜的方法,及設計、安裝一個廣告燈箱的安全要點。此外,本訊報道了第三間地下電纜探測訓練中心的成立,為業界提供一個更具規模的場地訓練探測地下電纜之「合資格人士」 。
我們已收到大家對上一期《電力快訊》的意見,謹此致謝。為了不斷改進,令本刊物的內容更加充實,請各位繼續提供意見,填妥底頁的表格,盡快交回本署電力法例部。
今期《電力快訊》的封面人物是本港當紅的女子組合Twins 。由蔡卓妍(阿Sa )和鍾欣桐(阿嬌)組成的Twins於2001年成立,其後迅速在歌、影、視界走紅,深受年青樂迷歡迎。 Twins近年更穿梭於中港台及海外各地,參與演出。
被問及對於香港電業界的認識時,阿Sa說: 「在我常去演出的城市中,香港的電力安全記錄優良,很少發生停電或嚴重的意外事故。 」而阿嬌則說: 「我也有同感。例如在籌備演出時,經常有很多電工師傅在演出場地安裝各種電力裝置,他們都很專業,在我的經驗中,從來沒有發生過電力意外,所以我對香港電業界的工程人員是信心十足的。 」本刊記者(本署電力法例部工程師)補充說: 「本港實施了電業承辦商及電業工程人員的註冊制度,由本署有效地監察他們負責設計、安裝及測試的電力裝置,確保電力裝置的質素和安全水平,符合電力法例的有關規定。 」
阿Sa 、阿嬌不約而同的問: 「我們閒來最愛在家中聽音樂和看電影,這些影音產品的安全水平又怎樣呢? 」本刊記者解釋: 「祇要在設計上是供家庭使用的及是在香港供應的電氣產品,都必須遵守《電氣產品(安全)規例》的規定,這對家居的電氣安全有一定的保障。衹要正確地使用、保養和維修這些電氣產品,便可以安忱無憂了。 」本刊記者隨即給Twins送上兩本由本署出版、印制精美的《家居電氣安全手冊》 ,以供她們參考。
透過這次簡短的訪問, Twins對本港電業界有更深的暸解和更有信心, Twins也藉此向各註冊電業承辦商及註冊電業工程人員致意。
鳴謝:英皇娛樂集團有限公司
繼上期《電力快訊》的報導後,本文繼續向大家報導推行新電線顏色代碼工作的最新進展。

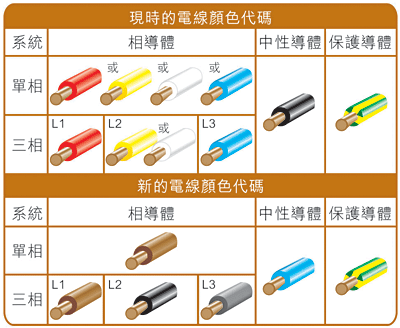

新電線顏色代碼(即棕/黑/灰/藍/ (黃-綠) )將會代替現時的代碼(即紅/黃/藍/黑/ (黃-綠) ) 。新顏色系列不但與大部分西方國家所採用的標準相同,亦能統一現時所採用的軟電線顏色。在推行時間方面,電氣安全諮詢委員會已同意工作小組的建議,由2007年7月1日起,在本港安裝、加裝及改裝的固定電力裝置均可採用新電線顏色代碼。而在2007年7月1日至2009年6月30日的兩年過渡期內,新、舊顏色系統均可採用,但由2009年7月1日起,固定電力裝置必須採用新電線顏色代碼。有關更改祇適用於固定電力裝置,一般家居電氣產品並不會受到影響。
對於電線供應的研究報告指出,香港採用的低壓電線大部分由西方國家進口。由於英國及主要的歐洲國家(歐洲電工技術委員會成員國)已採用新的電線顏色代碼,採用舊顏色代碼的國家在電線供應及製造方面將無可避免地受到影響。雖然有其他國家(例如新加坡及馬來西亞)現時仍然採用我們現行的電線顏色代碼,但我們預期,從2006年4月(即英國強制採用新顏色電線的日期)起,部分電線製造商會改為製造新顏色代碼電線,並避免儲存沒有太大市場需求量的舊顏色代碼電線。新顏色代碼電線的市場需求量將會大增,製造商可能選擇祇製造新顏色代碼電線。因此,若果本港的電線顏色代碼維持不變,香港的承辦商日後便必須特別訂購若干類舊顏色代碼電線。根據業內一貫的做法,製造商按特別訂單製造電線時,會要求一個最少訂購數量,而交貨期也會較長。以上兩者都會對本港業界的工程成本及完工日期造成影響。另外,電線工業採用整批生產的模式製造電線,若舊顏色代碼電線市場萎縮,香港的承辦商在訂購舊顏色代碼電線時,祇可從有限的電線製造商名單中挑選。雖然電線製造商屆時仍會供應舊顏色代碼電線,但其價格可能會較新顏色代碼電線為高。因此,採用新電線顏色代碼可確保香港的電線供應穩定,避免可能出現的價格波動及電線交貨期較長的問題。這些好處會惠及業界,最終令市民大眾受惠。
在技術支援方面,為業界提供的《安裝指引》中英文版均已擬備妥當。指引載有新電線顏色代碼的相關標準、所採用的新顏色和代號及其適用範圍、新代碼的推行時間表、新顏色代碼電線在全新裝置和現有裝置的有關技術要求及在有需要進行帶電工作時所需的安全措施等,詳情請參閱隨本快訊附上的《安裝指引》。另外,這本安裝指引的技術要求亦會輯錄成為《電力線路(規例)工作守則》的一個附錄。
在訓練方面,我們已為電業工程人員提供三場大型的訓練及研討會。這些研討會在香港理工大學及沙田大會堂舉行,合共為約3000名電業工程人員提供訓練。除大型研討會外,我們亦已進行了三場專為培訓人員而設的工作坊,為約300名任職於註冊電業承辦商的訓練人員提供訓練。有關安排旨在從多角度訓練電業工程人員有關推行新電線顏色代碼的要求。至於網上自學方面,機電工程署將於本年第二季把自學訓練材料上載至署方網頁的新增頁面內。
在宣傳方面,我們已制定一系列的宣傳計劃,並會印製宣傳材料,例如單張、海報、袋裝咭、在業界出版的刊物內刊登有關資料、政府公告等。我們會以不同渠道向業界及市民派發宣傳材料,例如單張、海報、袋裝咭、在業界出版的刊物內刊登有關資料、政府公告等。我們會以不同渠道向業界及市民派發宣傳材料,包括透過業界的周年技術研討會、 《電力快訊》 、 《機電與我》 、傳媒、業界團體、教育機構、管理公司、政府部門等公佈有關更改。當然在前段所述的新網頁內,亦會載有有關新電線顏色代碼的最新消息和指引。
與此同時,我們會繼續與國內及海外有關機構就新電線顏色代碼及電氣安全等事宜保持緊密聯絡。根據所得資料,英國自開始採用新電線顏色系統以來,並無收到因有關更改而引致電力事故的報告。為確保電氣安全,我們在制定安裝指引時,也參考了英國的做法及準則。另外,新加坡也正在研究更改電線顏色代碼的有關事宜,並傾向採用棕/黑/灰/藍/ (黃-綠)的新顏色系列。
若要得到有關採用新電線顏色代碼的最新資訊,請瀏覽機電工程署網頁主頁 。
電纜是電力裝置必需的元件。選用適當及符合有關標準和安全規格的電纜可以確保電路能夠安全運作,減少因電力意外發生而造成生命和財物的損失。選擇電纜是一門學問,要知道如何選擇大小適當的電纜,我們可以參考由本署編制的《電力(線路)規例工作守則》。

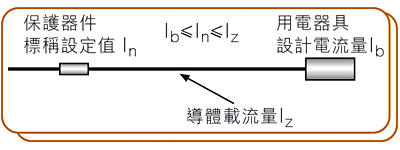

根據《電力(線路)規例工作守則》守則13 ,導體的載流量不應小於其通常載送的最大電流需求量,並能抵受預期故障電流,而且適合在有關裝置所在環境及其設計電壓值操作。決定電纜導體大小時,我們應該考慮下列因素和方法:
考慮導體大小的因素

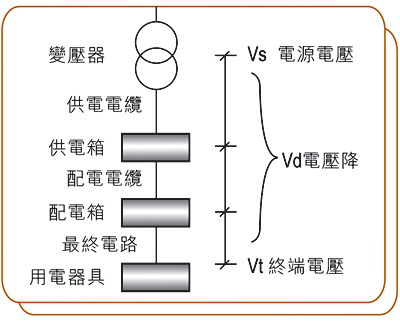

決定導體大小的方法:
有關的電纜載流量和電壓降可參考《電力(線路)規例工作守則》表A6 ( 1 )至A6 ( 8 ) 。
標示導體大小的單位:
在電纜的測試標準和安全規格方面,多年前有關電纜的英國標準BS2004已被現行的BS6004所取替。另一方面國際電工委員會標準IEC60227和中國國家標準GB5023亦是現時被廣泛接納和採用的安全標準。上述標準全部都是以平方毫米( mm 電力快訊 )作為單位,如果讀者在本港市場上發現仍有號稱英制單位的電纜出售,請小心這些電線可能是未經上述安全標準測試,而有關的英制電纜亦可能未獲發有效的「符合安全規格證明書」 。根據《電力條例》 (第406章)的《電氣產品(安全)規例》 ,若在本港供應不符合安全規則或沒有已獲簽發符合安全規格證明書的電纜,已觸犯法例,觸犯者將會受到檢控。
相信資深的電業工程朋友都會非常關注英制電線是否仍然可用的問題。過往普遍使用的英制電線,行內稱之為7條22號( 7 / 0.6 mm ) 、 7條20號( 7 / 0.8 mm ) 、 7條18號( 7 / 1.0 mm ) 、 3條22號( 3 / 0.6 mm )及單枝18號( 1 / 1.0 mm ) 。根據目前規例,供應商必須確保上述電線已通過有關新標準測驗合格及獲發「符合安全規格證明書」 ,並以適用的平方毫米( mm 電力快訊 )標示,方可在市場上發售。
《電力(線路)規例工作守則》已根據電纜以平方毫米( mm 電力快訊 )計算的橫截面積提供一般電纜的載流量和電壓降等數據資料,以供業界參考。現時,香港電業界主要參考的佈線規例,包括國際電工委員會標準( IEC ) 、中國國家標準( GB ) 、歐洲標準( EN )和英國標準( BS )等,已全面採用公制,即使是英制的發源地英國,其佈線規例BS7671已於很早以前放棄英制,改用公制。從法例及安全的角度而言,承辦商及工程人員若安裝英制電線,他們在計算電纜所需截面積時,若因單位轉換或其他原因令電纜的截面積未能符合《電力(線路)規例》及《電力(線路)規例工作守則》的安全規定,便須承擔其引致的法律責任。因此,電業承辦商及工程人員若仍然使用英制電纜,似乎已不合時宜。香港是一個國際大都市,多方面與國際標準和慣例接軌。因此,我們應全面採用公制電纜。
香港一個馳名國際的特色是街上到處掛有各式各樣、五光十色的招牌,當中不少是以燈箱的形式設計,內裝上燈管,為招牌照明。這些燈箱大多是安裝於室外,但近年來,在室內(如商場、餐廳、酒樓等)安裝這些燈箱也十分普遍。這些燈箱在接上電源後便成為固定電力裝置的一部分。眾所周知,倘若電力裝置欠缺妥善的設計、安裝、檢查及維修,便有可能發生電力意外,例如電擊或火警等。小則會引致財物損失,大則會導致人命傷亡。
這些燈箱沒有特定的設計,其形狀則因應用家的要求而定。至於結構方面,外面透光的部分多以膠片作材料,鑲在金屬構成的骨架上。箱內或安裝了一些沒有支架的光管。電線及安裝光管的組件在燈箱內的分佈,以不影響燈箱的透光度為原則。這些燈箱大多是由廣告公司設計及製造,然後交由註冊電業工程人員接駁電源。燈箱在製造時,因仍未是固定電力裝置的一部分,所以未必由註冊電業工程人員進行。因此,註冊電業工程人員在接駁電源前,必須確保該燈箱的電力裝置符合《電力(線路)規例》的規定,並簽發安全證明書( WR1 )給予電力裝置擁有人。
雖然如此,本署仍發現這類燈箱的電力裝置質素頗為參差。有見及此,本署在此提供一個安全的燈箱必須注意的要點,以供業界參考
一個燈箱若能顧及以上所述的數點,再加上定期檢查及維修,便可以確保電力安全。
根據統計資料,現時共有超過20萬名菲律賓籍和印尼籍人士在本港生活和工作,其中大部份是家庭傭工。為了將家居電氣安全的常識推廣及這批外藉人士,本署在2004年初及2005年尾分別印製了兩本菲律賓語和印尼語與英語對照的《家居電氣安全手冊》 ,免費派發給有關人士。外藉家庭傭工是家中的好幫手,他們正確地使用和保養家中電器對家居安全至為重要。有意索取上述菲律賓語或印尼語的《家居電氣安全手冊》 ,可於辦公時間內親臨本署客戶服務部,地址是九龍灣啟成街3號機電工程署總部大樓地下。
在2005年,本港涉及家用電風扇的事故數目較去年有所增加。經過本署調查,證實由電風扇類別的家用電氣產品引起的電力事故,共有25宗,大部份為火警事故,當中涉及的風扇種類包括:掛牆扇( 7宗) 、座地扇( 4宗) 、天花扇( 4宗) 、鴻運扇( 4宗)及抽氣扇( 6宗) 。
綜合以上涉及電風扇的事故調查結果,懷疑導致電風扇火警事故的主要原因有以下幾點:
另一方面,國際電工委員會最新出版的家用電氣產品的適用安全標準,亦加強了部份項目的測試要求,包括對電氣產品物料的耐熱或阻燃的要求。而針對電風扇的適用安全規格,將電風扇的擺動測試由一萬次大幅提升至十萬次,確保風扇在長期使用時的安全性。
大廈停電超過30小時,沒有水也沒有空調,住客還要扛水上樓去。餐廳沒有生意,食物變壞,海鮮報銷……
上述情景並非電影情節,而是一宗真實個案。去年,一幢大廈的業主懷疑沒有妥善保養其公用固定電力裝置而導致停電,因而引致很多生活上的不便及財物損失。幸而,這次事件並沒有造成人命傷亡。否則,後果便不堪設想了!
最近,本署製作了新一輯電視宣傳短片及電台聲帶,向巿民宣傳定期檢查及維修固定電力裝置的重要性。該宣傳短片及聲帶已於本年2月中開始,於本地各電視台及電台播放。
為有效避免電力事故的發生,大廈業主應為公用固定電力裝置進行適當的保養及維修。
為表彰公務員服務社群的精神,公務員事務局委託了香港電台製作一個名為《公務群英》的特輯,結果挑選了本署電力法例部擔任特輯內其中一集的主角,這證明本署電力法例部為市民及業界所付出的努力和作出的貢獻獲得公眾認同。 《公務群英》已於3月11日晚在無線電視翡翠台播出。為了讓各界人士對參與拍攝該特輯的部門有更深入的認識,電力法例部向香港電台提供了一些具代表性的資料,以供在2006年1月3日至3月20日期間於香港歷史博物館舉行的《公務群英》文物展中展出。
自1999年起,公務員事務局每年均舉辦公務員優質服務獎勵計劃,去年的參賽情況十分踴躍,公務員事務局共接獲130多個提名。結果,本署在去年的「 2005公務員優質服務獎勵計劃」中連奪兩個獎項,分別是由本署電力法例部及其他規管部別與屋宇署及其他五個政府部門合作推行的「樓宇維修統籌計劃」奪得的「部門合作獎」冠軍,以及由電力法例部獲得的「專門服務隊伍獎」優異獎。
「2005公務員優質服務獎勵計劃」頒獎典禮在去年12月2日晚假伊利沙伯體育館舉行。當晚場面非常熱鬧,典禮由時任公務員事務局局長王永平先生擔任主禮嘉賓,並有多位立法會及區議會議員出席。在頒獎典禮上,王永平局長向本署表示衷心的祝賀,更勉勵本署繼續努力,精益求精。
大家都知道,供電電纜是輸送、分配和供應電力給各用戶的。若果工程人員在供電電纜附近施工,切斷或損毀了電纜,施工工人和附近的人士有觸電或被燒傷的危險,而電力供應亦可能因此而中斷,對公眾造成不便及帶來人命傷亡和經濟損失。為了確保在供電電纜附近進行的工程不會危害人身安全及影響電力供應, 《供電電纜(保護)規例》規定,在進行任何掘地工程前均必須由「合資格人士」進行地下電纜探測,以確定在擬定的工地及工地附近有否地下電纜,並提交有關的探測報告後才可施工。
機電工程署在2000年制訂了《有關在供電電纜附近工作的實務守則》 。本署更在2005年10月1日對實務守則作出了修訂,務求實務守則更清晰完備,以減少意外。因應實務守則的修訂,社會大眾對這類「合資格人士」的需求將相應增加,本署最近批准了職業訓練局於香港專業教育學院黃克競分校成立本港第三間地下電纜探測訓練中心,以提供一個更具規模的場地訓練探測地下電纜之「合資格人士」 。本署黎仕海署長應職業訓練局邀請,於2005年12月2日主持該訓練中心的成立儀式。日後,本署將會繼續與各有關團體協調和緊密合作,提供可行的協助,促進電力安全及提升生活質素。
1. |
安裝在建築地盤的架空電纜若非橫過任何道路,其高度最少須離地面多少? |
|
2. |
按《電力(線路)規例》規定,工廠及工業經營埸地內的單相或三相低壓固定電力裝置,其允許負載量超逾多少安培時,必須最少每五年作一次檢查、測試及領取證明書? |
|
3. |
當浴室內的固定電力裝置發生電路接地故障時,線路須在多少時間內被切斷? |
|
4. |
在短路的情況下,匯流排的電磁力與下述哪一項成正比? |
|
(答案: 1C 、 2C 、 3D及4B )
更正:在上期的「電力工作安全考考你」中,第4題的正確答案是A ,謹此致歉。
